Продается комплекс оборудования порошковой покраски с закольцованной монорельсовой транспортной системой.
На каретки 4 длиной, соответствующей внутренней ширине камеры полимеризации 6 (см. Рис.1), навешиваются изделия. Первоначально каретка с изделием по верхней направляющей 5 заносится в камеру напыления 1. После всестороннего напыления каретка с изделием выносится в сторону камеры полимеризации, перед которой каретка поворачивается на 900 и с изделием в таком положении заносится в камеру полимеризации 6.
Рис. 1 Схема размещение оборудования с закольцованной монорельсовой систем
Камера полимеризации
Высокие технические и эксплуатационные характеристики изготавливаемых нами камер полимеризации обусловлены многолетним опытом изготовления – за 17 лет деятельности изготовлено более 400 термокамер различного функционального назначения.
В качестве теплоносителя используется дизтопливо. При использовании дизтоплива стоимость камеры полимеризации заметно увеличивается, т.к. высока стоимость дизельного теплогенератора (прямой нагрев дизтопливом невозможен, нужен опосредованный нагрев, используя теплообменники). Однако термокамера на дизтопливе окупается за достаточно короткое время. С незначительным изменением горелки вместо дизтоплива можно подключить газ.
Для обеспечения равномерности температурного поля по объему камеры внутри располагаются воздуховоды, как это показано на рис.2. На обрамляющей металлоконструкции 1 устанавливается теплогенератор 2, обеспечивающий нагрев захватываемого через воздуховод 3 с верхней части камеры воздуха с последующим нагнетанием его через воздуховоды 4 в пол камеры.
Рис.2 Устройство камеры полимеризации
Технические данные
Проходная камера напыления

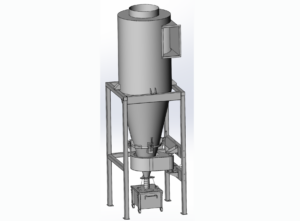

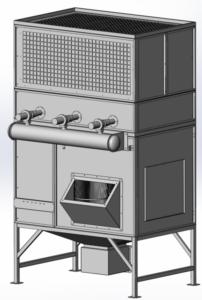

В проходной камере нанесения предусмотрены два поста операторов для одновременного нанесения порошковой краски с двух сторон (Рис.3). Для обеспечения тяги, сбора не осевшей части порошковой краски, а также очистки воздуха устанавливается блок фильтров в сочетании с циклоном. В блоке фильтров установлены картриджные фильтры (секция 1) с автоматической пневмоочисткой, а также фильтры тонкой очистки (секция 2).
Рис. 3 Проходная камера напыления с циклоном и блоком фильтров
Транспортная система
Верхняя транспортная система в соответствии с рис.4 закольцованный монорельс грузоподъемностью до 300 кг на погонный метр, 20 кареток грузоподъемностью до 100 кг.
На рис.4 приведён участок в масштабе.
Рис. 4 План размещения оборудования в масштабе
Предложенное решение идеально подходит для серийного производства, где важны скорость, равномерность нагрева и экономия пространства. Чтобы купить комплекс порошковой покраски с закольцованной монорельсовой системой, достаточно направить заявку с параметрами ваших изделий. Инженеры нашей компании оперативно рассчитают оптимальную конфигурацию линии под ваш тип продукции и планировку цеха.
Цена комплекса порошковой покраски для любой модели зависит от выбора источника тепла (дизель/газ), количества постов напыления и комплектации блока фильтров. При этом комплекс для порошковой покраски полностью готов к работе «под ключ»: включает термокамеру, транспортную систему, камеру напыления с циклофильтром и систему автоматической регенерации картриджей. Вы получаете прозрачную смету без скрытых доплат за монтаж и пусконаладку.
Мы помогаем заказать именно то оборудование, которое окупится на ваших реальных объемах. Для расчета индивидуальной сметы и получения коммерческого предложения свяжитесь с нашим отделом продаж. Укажите требуемую производительность (изделий в смену) и желаемый способ нагрева — мы подготовим расчет комплекса порошковой покраски под ваши задачи с гарантией на все узлы.
Стоимость комплекса для порошковой покраски
Стоимость комплекса уточняйте цену по телефонам +7 (917) 298-74-47, +7 (917) 470-01-70.
Мы изготавливаем комплексы полимеризации с 1997 года, а так же занимаемся порошковой покраской изделий для ведущих предприятий Казани, порошковая покраска наша специализация на протяжении 26 лет.
